186499 - V-Nutfräser DP für Aluminium-Verbundmaterial
Produkt
Zeichnung
-
-
- Polykristalliner Diamant [DP]
- MEC
Technische Daten
Beschreibung
Maschine / Anwendung
- CNC-Maschinen
- für V-Nut-Fräsungen in Aluminium Verbundmaterialien (Alucobond, Dibond, etc.)
Ausführung
- Schneidstoff: DP
- topline-Ausführung
- Nachschärfzone 2 mm
Vorteile
- sehr lange Standwege insbesondere in Verbundplatten mit mineralischem Kern
- optimale Schnittqualität durch polierte Schneidenbrust und spezieller Schnittunterteilung
Hinweise
- Spannmittel: idealerweise in Präzisionsspannmittel z.B. ps-System, TRIBOS oder Warmschrumpffutter
| Merkmal | Wert | |
|---|---|---|
| Ø D = Flugkreisdurchmesser | 18 [mm] | |
| L2 = Schnittbreite | 7,5 [mm] | |
| Ø d = Schaftdurchmesser | 12 [mm] | |
| L3 = Schaftlänge | 40 [mm] | |
| L1 = Gesamtlänge | 60 [mm] | |
| Z = Zähnezahl | 1+1 | |
| nmax = maximale Drehzahl | 24.000 [min-1] | |
| Nachschärfzone = Nachschärfzone | 2 [mm] | |

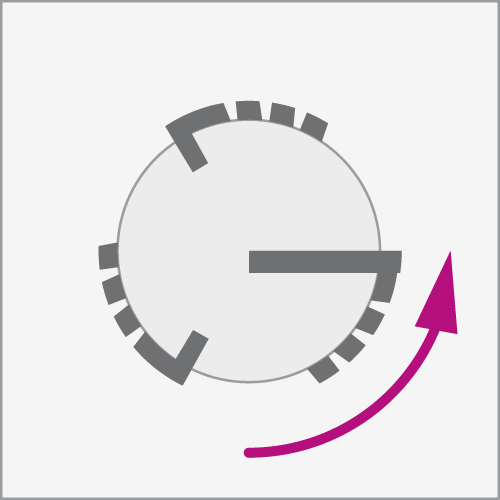

| L/R = Schneidrichtung | R | |
| Spitzen∡ = Spitzenwinkel | 90 [°] | |
| L = Lieferstatus | ||
|
Gesuchte Abmessungen werden nicht aufgeführt?
ab Lager lieferbar |
||
